MODULAX阀:

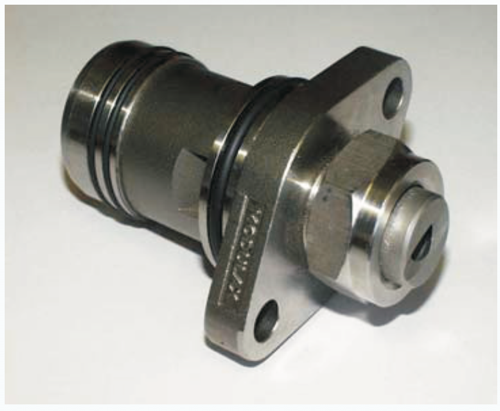

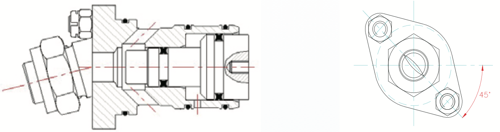

MODULAX阀的名字来源于它的模块式结构和它内部液体 的轴向层流特征。阀门除芯部的唯一运动部件活塞部分采用 Derlin材料制造外,其它部分全部用不锈钢制造。
工作原理:

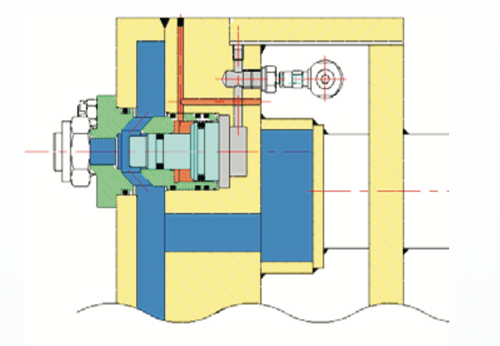

MODULAX 阀安装在喷射梁的内部,被有一定压力的冷 却液包围。当压缩空气通过控制柜中开启的电磁阀,作用于活 塞上时,推动活塞向前移动关闭MODULAX 阀。当关闭控制 柜中的电磁阀,释放活塞底部的空气压力时,冷却液压力回推 活塞,打开MODULAX阀,使冷却液流向喷嘴。
冷却效率:
MODULAX 阀具有的宽大流口保证了冷却液径直以层流 方式流向喷嘴。由于阀内部完美的几何形状,使喷嘴形成的扇 形射流像一片刀片,达到了最佳的热交换效率。
特点:
◆ MODULAX 阀液/气压力比为2:1,可以使用车间内通 用压缩空气推动。
◆ 阀体全部包覆在冷却液之中。
◆ 四个宽大冷却液流口。
◆ 阀内只有活塞一个运动部件,活塞材料为Delrin,惯性
小、动作快。
◆ 气体推动,冷却液不断冲洗活塞密封底座,保证了活塞
底部对冷却液的良好密封。
◆ 自定位燕尾槽方式定位喷嘴,保证喷嘴精确定位。
◆ 只需卸下两个螺丝就可以把MODULAX 阀从喷射梁前
面板卸下并进行更换。
◆ 电磁阀电磁阀安装于离轧机有一定距离的控制柜中。 ◆ 非常广泛的选择,可以在系统中用标准喷嘴,相同压力
时流量变化范围可达1:10,并有六种喷射角可选。也可以根据 轧机的需要设计专用喷嘴。
气管:

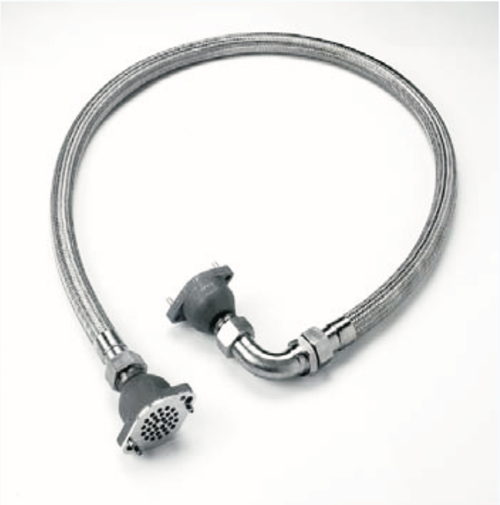

气管非常坚固,外为不锈钢编织,内有不锈钢螺纹管,管 子内部有15、21、30或35只细尼龙管可选。气管的长度根据 轧机具体情况确定。
有关技术数据
喷嘴间最小水平间距 |
50mm |
冷却液工作压力 |
3.5-10bar |
压缩空气压力 |
最低3.5bar |
冷却液质量要求 |
250微米 (60目) |
压缩空气质量要求 |
露 点 2 - 5 °C 过滤精度40-50微米 |
7bar压力时冷却液的流量 |
11.79-149l/min |
气管长度 |
21,30or 35路,直径6 mm. 15 路,直径8 mm 拐弯处最小半径200mm |
响应时间 (从电信号到喷嘴喷射) |
小于 300ms (气管长度10米,冷却液压力6.5bar, 压缩空气压 力 5 bar条件下) |
材质 |
·喷 嘴 和 阀 体 : 不 锈 钢 · 活 塞 : D e rl i n ·喷射梁和气管壳: 不锈钢 ·输气小管: 尼龙 ·密封圈:Viton |
喷射梁近似尺寸(2 排阀) |
200x 160mm |
每个阀每冲程气量消耗 |
5 bar压力空气39.4cm3 |
电磁线圈功耗 |
变量 |
最高工作温度 |
1 2 0 °C |
